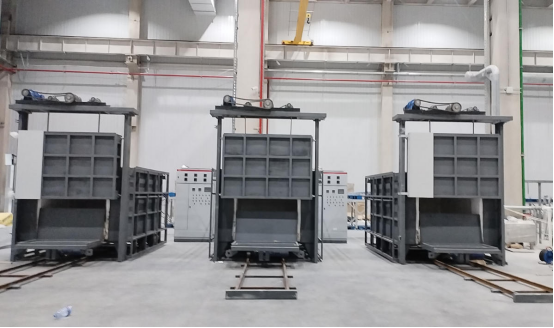

洛阳贝斯克工业电炉全套生产制造工艺流程详解｜炉体加工、喷漆防腐、炉膛材料砌筑、电阻带安装、配电柜成套安装工序
摘要
工业电炉广泛应用于洛阳、郑州、新乡、安阳等中原工业城市的冶金锻造、机械热处理、粉末烧结、金属零部件调质加工领域，是工业生产必备的高温加热设备。工业电炉制作流程、炉体加工工艺、炉膛材料选型、电炉炉砖砌筑、电阻带安装方法、炉体喷漆防腐、配电柜成套安装七大核心工艺，直接决定工业电炉温控精度、温场均匀性、节能效果与整机使用寿命。本文全面详解洛阳贝斯克工业电炉标准化生产全过程，从炉体钣金加工、壳体防腐喷漆处理、炉膛保温材料选型、耐火炉砖规范砌筑，到电阻带定型装配、电控配电柜接线调试全套实操工艺，是河南工业电炉厂家工艺备案、采购商技术比对、设备运维人员学习的优质参考文档。
一、前言
目前河南各地工业电炉市场产品质量参差不齐，核心差距集中在工业电炉炉体制作精度、炉膛保温结构设计、耐火炉砖砌筑工艺、电阻带装配标准、电控配电柜集成调试等核心制造环节。洛阳贝斯克深耕工业电炉研发制造多年，搭建标准化、规范化的成套生产体系，专为洛阳、郑州、新乡、安阳本地热处理企业提供高品质工业电炉设备，将贝斯克工业电炉制作工艺划分为七大核心工段：工业电炉炉体钣金制作、炉体表面喷漆防腐处理、炉膛保温内衬搭建、耐火炉砖砌筑施工、电阻带排布与安装、配电柜成套安装调试、整机出厂检测。每道工序均设立严苛质检标准，精准把控设备结构强度、密封保温性、用电绝缘性和温控稳定性。下文系统化拆解洛阳贝斯克工业电炉全套制造流程、核心材料选型标准与现场实操工艺要点。

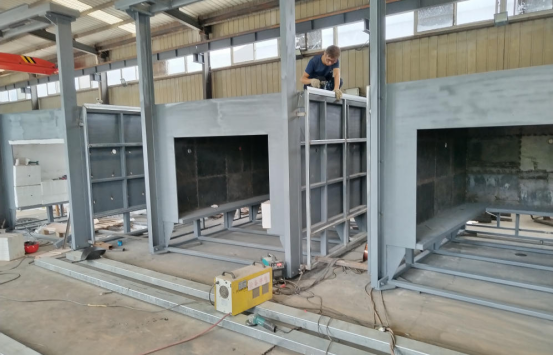

二、电炉炉体钣金制作工艺
电炉炉体是工业电炉的承重主体与防护骨架，工业电炉炉体加工工艺的优劣直接决定设备结构稳定性与使用寿命。劣质炉体加工容易出现高温变形、炉门漏温、壳体锈蚀、密封失效等故障，大幅降低工业电炉运行效率。严格标准化的工业电炉炉体制作工艺，是设备耐高温、低能耗、长期稳定运行的基础保障，也是洛阳贝斯克工业电炉立足河南工业设备市场、服务本地热处理企业的核心制造标准。
2.1 炉体原材料选型
在工业电炉炉体加工环节，洛阳贝斯克严格执行标准化选材规范，根据不同炉型匹配专用钢材型材，适配河南本地各类热处理车间生产工况。常规箱式工业电炉主体采用优质Q235热轧钢板搭配槽钢、角钢、工字钢整体焊接成型；台车炉、井式炉等大型重载工业电炉，加装加厚H型钢加固主梁，强化整体承重与抗变形能力。标准炉体侧板钢板厚度6–10mm，炉门、设备底座等核心承重部位加厚至12–16mm，彻底杜绝高温工况下壳体形变；小型实验工业电炉采用轻量化冷轧钢板折弯成型，兼顾结构稳固性与设备实用性，全方位保障洛阳贝斯克工业电炉炉体品质，适配洛阳、郑州、新乡多地工业生产需求。
2.2 完整加工步骤
1. 数控精准下料：作为工业电炉炉体加工首道核心工序，采用高精度数控切割设备，严格按照电炉加工图纸精准裁切钢板与各类型材，同步精准定位并标记热电偶测温孔、电阻棒穿线孔、设备排气孔、检修口等开孔位置，规避二次开孔造成的结构损伤，从源头保障工业电炉炉体尺寸精度。
2. 折弯一体成型：炉壳侧板、顶板、炉门整体折弯加工，控制拼接缝隙均匀一致，从源头降低热量外溢概率；
3. 骨架满焊加固：内部支撑型材组对焊接，焊缝连续饱满，剔除气孔、夹渣、虚焊等焊接缺陷，整体焊接完成后打磨所有焊口；
4. 开孔与预装校正：预留各类管线穿插孔洞，整体拼装后校正水平度与垂直度，整机对角线尺寸误差控制在 2mm 以内，校验炉门贴合精度。
2.3 密封性优化处理
密封性能优化是工业电炉炉体制作的关键收尾工序，直接影响电炉保温节能效果，适配河南本地长期连续生产的热处理工况。所有炉体焊缝全部打磨平整无毛刺，炉门标配耐高温硅橡胶密封压zui条，彻底封堵拼接缝隙；针对洛阳、郑州工业企业长期高温连续作业的工业电炉，额外加装风冷密封结构，zui大限度缩小炉门闭合间隙，有效减少炉膛热量外泄、降低炉体表面温度，在节能降耗的同时优化车间作业环境，是洛阳贝斯克工业电炉专属的精细化炉体工艺。
三、炉体表面喷漆防腐施工流程
河南工业车间普遍存在粉尘多、湿度大、高温热辐射集中的工况特点，钢制电炉炉体极易出现氧化锈蚀、钢板变薄、结构破损等问题，严重缩短设备使用年限。专业规范的电炉壳体喷漆防腐工艺，采用环氧底漆+工业面漆双层防腐喷涂体系，全方位防护炉体钢结构，长效抵御酸碱、水汽、粉尘腐蚀，大幅延长洛阳贝斯克工业电炉整机使用寿命，是河南工业电炉生产不可或缺的关键工序。
5. 表面前处理：作为电炉壳体喷漆防腐工艺的基础核心步骤，通过机械打磨或高压喷砂方式，彻底清除炉体钢板表面氧化皮、焊接焊渣、油污杂质，工件除锈等级达到Sa2.5级，大幅提升漆膜附着力，有效避免后期漆膜起皮、脱落、锈蚀问题。
6. 除尘干燥：压缩空气吹扫壳体表面浮尘，完全干燥后方可进入喷涂工序；
7. 环氧底漆喷涂：均匀喷涂防锈环氧底漆，漆膜厚度控制在 30–40μm，隔绝空气水汽与钢板接触，阻断锈蚀路径；
8. 底漆固化静置：自然晾干 4–6 小时，低温环境适度延长固化时长，底漆干透后再喷涂面漆；
9. 工业面漆喷涂：室内使用设备选用醇酸工业面漆，户外摆放电炉搭配耐候聚氨酯面漆，常规采用标准工业浅灰色，面漆漆膜厚度 40–50μm；
10. 漆膜养护验收：双层漆膜整体固化 24 小时以上才可转运装配内衬。
电炉喷漆防腐严格执行标准化验收标准：漆膜整体均匀平整，无流挂、针孔、起皮、漏喷、色差等工艺缺陷，设备磕碰点位及时精细补漆修复；针对郑州、洛阳户外工况使用的工业电炉，可额外追加一层防护面漆，强化防腐耐候性能。标准化电炉壳体喷漆防腐工艺，可将炉体防腐年限提升8-10年，保障洛阳贝斯克工业电炉在河南潮湿、粉尘、户外复杂工况下长期稳定运行。
四、炉膛分层结构设计与配套材料选型
炉膛是工业电炉储热、升温、工件热处理的核心腔体，工业电炉炉膛材料的选型、配比与结构设计，直接决定设备保温效果、升温速率、温场均匀度和能耗高低。贝斯克工业电炉采用行业主流的多层梯度复合保温结构，分为内层耐火工作层、中层保温层、外层隔热层三层结构，逐层阻隔热量向外传导，实现高效锁温、节能降耗、炉体低温运行的效果，适配全温度段工业热处理生产需求。
4.1 三层结构材料配置
• 内层工作层：直接接触高温热源与工件，选用高铝耐火浇注料、刚玉浇注料、定型耐火砖；
• 中间保温层：轻质高铝保温砖、莫来石聚轻砖，减重同时阻断热量传导；
• 外层隔热层：硅酸铝纤维毯、纤维棉、纤维模块、硅藻土保温板，低密度隔热材料锁温效果突出。
4.2 不同温区炉膛选材方案
11. 低温工业电炉（≤650℃）：采用黏土耐火砖+硅酸铝纤维复合结构，性价比高、保温性能稳定，适配回火炉、烘干炉等低温加热设备，是低温工业电炉zui常用的炉膛材料搭配方案；
12. 中温工业电炉（800–1000℃）：选用二级高铝耐火砖搭配莫来石聚轻保温砖，温场稳定、隔热保温性优异，广泛应用于工件退火、正火等中温热处理设备，是中温工业电炉标准化炉膛材料配置；
13. 高温工业电炉（1200–1400℃）：采用刚玉耐火砖、刚玉浇注料+莫来石纤维模块组合结构，耐高温、抗冲刷、抗高温侵蚀，适配各类高温热处理工业电炉，是高温工况专用高端炉膛材料；
14. 超高温实验电炉（＞1400℃）：氧化铝空心球浇注料配合高纯耐火纤维内衬。
五、炉砖材料分类及标准化砌筑工艺
耐火炉砖是工业电炉炉膛内层核心耐火承重构件，电炉耐火砖砌筑工艺、炉砖材质选型、灰缝厚度控制、热膨胀缝预留等施工细节，直接决定炉膛内衬的耐高温性能、结构稳定性和使用寿命，是工业电炉制作流程中技术要求最高、影响zui大的核心工序之一。
5.1 主流炉砖适用场景
15. 黏土耐火砖：耐温≤1100℃，性价比高、适配性强、施工便捷，多用于低温烘干炉、回火炉内衬砌筑，是低温工况zui常用的电炉炉砖；
16. 分级高铝耐火砖：根据氧化铝含量分级，耐温区间1250–1350℃，耐高温、结构强度高、抗热震性好，是箱式淬火炉、退火炉通用主流电炉炉砖主材；
17. 莫来石轻质保温砖：气孔率高、导热系数低，仅作为中间保温层，不直接接触高温工件；
18. 刚玉耐火砖：氧化铝含量≥95%，耐温可达 1500℃以上，耐磨抗侵蚀，高温热处理专用；
19. 异型耐火砖：弧形拱顶砖、炉门专用砖等定制砖材，适配井式、钟罩式异形电炉腔体砌筑。

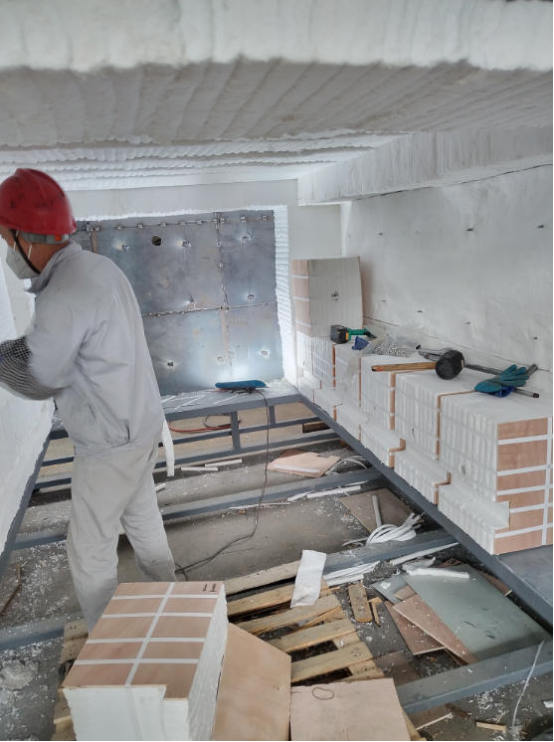

5.2 完整砌筑操作步骤
20. 基层清理：彻底清扫炉壳内部焊渣、金属碎屑、粉尘杂质，平整铺设并固定外层硅酸铝纤维隔热层，打造平整、干燥、洁净的施工基层，为标准化电炉耐火砖砌筑奠定基础；
21. 耐火泥浆调配：选用对应耐火砖配套高温专用泥浆，高温工况泥浆掺入刚玉细粉提升粘结强度，严禁普通水泥替代；
22. 错缝排布砌筑：严格采用上下层错缝砌筑工艺，横竖竖缝相互错开，杜绝连续通缝缺陷，规避高温应力集中导致的炉砖开裂、脱落问题，是台车电炉炉砖砌筑方法、箱式电炉砌筑通用核心标准；
23. 精准控制灰缝：工作层耐火砖灰缝厚度 1–2mm，保温层砖灰缝不超过 3mm，灰缝饱满无空洞；
24. 拱顶与膨胀缝预留：箱式电炉顶部楔形砖起拱砌筑，每间隔 1.5m 预留 5–8mm 热膨胀间隙，防止升温后砖体挤压碎裂；
25. 同步预留孔洞：热电偶套管孔、电阻带引出孔同步预留，孔洞周边异型砖加固补强；
26. 养护分段烘炉：砌筑完成自然养护 72 小时，后续采用阶梯式低温烘炉，逐步排出内衬内部游离水分，避免急速升温造成炉砖脱落炸裂。
5.3 砌筑质检要点
砌筑施工完成后，严格核验炉腔四角垂直度、内腔长宽尺寸，确保完全符合设备图纸标准；炉门内衬独立定制砌筑，闭合后贴合紧密、无松动、无漏温缝隙；台车工业电炉承重部位加厚铺设重型电炉炉砖，保障重载工况下不变形、不破损，全方位严控电炉耐火砖砌筑施工质量。
六、电阻带材质选型与规范安装工艺
电阻带是工业电炉的核心发热元件，对比传统电阻丝，工业电炉电阻带散热面积更大、炉内温场更均匀、高温稳定性更强、故障率更低、使用寿命更长，是贝斯克工业电炉全系设备的标配发热结构。科学的材质选型、标准化的电阻带安装工艺，是保障电炉升温速度快、温控精准、温度均匀的核心关键。
6.1 两种主流电阻带材质参数
27. 铁铬铝电阻带（0Cr25Al5、0Cr27Al7Mo2）：市场主流通用工业电炉电阻带，长期安全使用温度1000–1250℃，抗氧化性能优异、性价比高、可折弯成型，广泛应用于各类批量热处理工业电炉，适配绝大多数中高温加工工况；
28. 镍铬电阻带（Cr20Ni80）：耐受温度最高 1150℃，高温韧性佳无低温脆化问题，多用于精密实验电炉、连续自动化生产线设备。

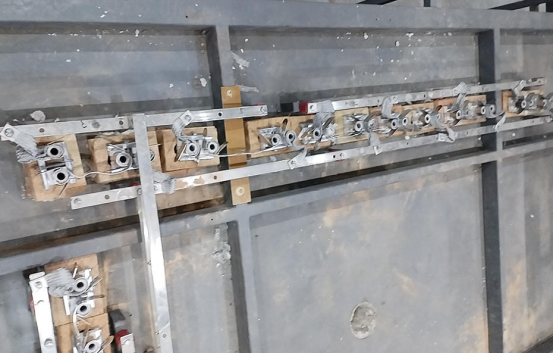

6.2 电阻带完整安装流程
29. 定型折弯：根据炉膛内部精准尺寸，将工业电炉电阻带统一折弯为标准W波浪型，zui大化增大热辐射面积，让炉膛升温更快速、温场分布更均匀，提升工业电炉整体加热效率；
30. 绝缘固定：使用刚玉瓷挂钩、氧化铝绝缘瓷管做支撑，电阻带不可直接触碰炉壳预埋金属件，防止短路漏电；
31. 分区均匀排布：炉膛两侧、顶部分区布设，横向、纵向间距均等；大功率多温区电炉独立分区排布，实现分段控温；
32. 引出端接线处理：电阻带端头焊接不锈钢引出棒，穿过炉体穿墙绝缘瓷套管引出至炉外接线端子，穿墙位置加装隔热密封套；
33. 安全间距校验：电阻带与工件、耐火内壁预留安全距离，相邻电阻带无接触搭接，冷态检测绝缘电阻达标；
34. 空载试通电：短时空载通电试运行，检查各区发热状态，无打火、局部发红、短路等异常后方可进入下一工序。
安装注意事项
标准化电阻带安装严禁过度拉伸绷紧，必须预留充足的高温热膨胀伸缩余量，避免高温运行过程中电阻带挤压变形、断裂损坏；针对氧化性气氛工况的炉膛，可在铁铬铝电阻带、镍铬电阻带表面涂刷专用高温抗氧化涂层，有效延缓氧化损耗，大幅降低发热元件更换频率，延长设备使用寿命。
七、配套配电柜集成装配与接线调试
贝斯克工业电炉配套专属智能温控配电柜，是设备精准控温、安全稳定运行的核心电控系统。规范的电炉配电柜安装、标准化接线与精细化调试工艺，可实现设备自动升温、恒温保温、超温报警、过载保护、炉门连锁停机、断偶保护等全自动控制功能，全方位保障工业电炉运行安全与温控精度。整套配电柜装配包含柜体固定、规范布线、外线对接、整机联动调试四大核心工序。
7.1 配电柜标准元器件配置
主回路空气开关、交流接触器、固态继电器、PID 智能温控仪表、热电偶补偿屏蔽导线、电流电压表、过热保护器、急停按钮、运行指示灯；自动化连续生产线电炉可加装 PLC 控制模块。
7.2 配电柜安装布线步骤
35. 柜体定位固定：严格遵循电炉配电柜安装行业标准，采用落地或壁挂式固定方式，安装位置远离炉膛高温辐射区域，柜体四周预留充足通风散热空间，避免高温烘烤、积尘过热影响电气元件使用寿命；
36. 柜内规范走线：动力强电线缆、测温弱电补偿导线分线槽分开布设，每根线缆粘贴清晰线号标签，接线端子压接牢固无松动；
37. 炉体外线对接：电阻带动力电源线接入配电柜主回路，热电偶信号线单独使用屏蔽线缆布线，降低电磁干扰引发的温控数值漂移；
38. 安全功能配置：集成漏电保护、超温跳闸、断偶报警、炉门开启断电连锁功能，规避现场高温作业安全隐患；
39. 温控参数预设：在温控仪表内录入设备升温曲线、恒温时长、降温速率，多温区电炉单独设定各区温度参数；
40. 整机联动调试：整机空载连续运行 4–8 小时，持续记录升温速率、恒温温差、电压电流波动数值，微调 PID 温控参数至zui优状态。
电气验收标准
电炉配电柜安装统一执行高标准验收规范：柜内线缆排布规整、分类清晰、捆扎牢固，设备接地保护可靠到位、杜绝漏电隐患；整机温控精度稳定在±1–3℃，无数值跳变、误报警、失控等故障；急停、过载、炉门连锁、超温保护等安全功能触发灵敏、响应及时，电控系统长期运行稳定无异常。
八、贝斯克工业电炉整机联调出厂检测
全部零部件装配结束后，执行整机多项出厂质检：
1. 阶梯烘炉：分段逐级升温烘干内衬残留水分，24 小时恒温稳定性考核；
2. 外壳测温检测：多点采集炉体外壁温度，合格设备外壁温升≤60℃；
3. 炉膛温场校验：多点布置热电偶检测炉膛不同区域温度，温场均匀度达标；
4. 密封性复检：闭合炉门实测热量外泄情况，能耗指标符合设计标准；
5. 外观完整核验：壳体漆膜、焊接点位、线缆标识、设备铭牌全部核验无误，粘贴合格标识后打包发货。
九、总结
一台高品质、高稳定性、低能耗的洛阳贝斯克工业电炉，依靠七大核心制造工艺协同保障：高精度炉体钣金制作、长效防腐炉体喷漆防护、多层复合保温炉膛设计、标准化电炉耐火砖砌筑、科学电阻带安装布局、专业电炉配电柜安装集成调试、整机精细化出厂检测。整套工业电炉制作流程环环相扣、层层质检，可适配洛阳、郑州、新乡、安阳等河南多地不同高温、中温、低温热处理工况，精准匹配对应的主材规格与施工工艺。标准化生产体系有效保障设备温场均匀性、节能降耗性、安全稳定性和超长使用寿命。本文完整收录全套实操选材标准与现场施工细节，是河南工业电炉生产制造、设备采购比对、后期运维检修的专业权威参考资料。
