马弗炉选型避坑指南：30 个高频问题，一次讲透参数、验收与维护（附 GB/T 9452、JJF 1376 对照）

以洛阳贝斯克电子材料有限公司的出厂检验口径为样本，逐条对照国家标准与行业实操经验

一、先看清差距：同为 1200℃ 马弗炉，公开挂牌价为何能差 3~6 倍？

先看一组公开市场数据。2026 年 8-9 月，多家 B2B 平台上洛阳地区标注为「箱式马弗炉 / 实验电炉」的设备，单台挂牌价分布在 4500 元、5000 元、5200 元、6700 元、8000 元、8756 元等多个档位，而这些商品的标称温度与适用场景描述高度接近。

价差本身不是问题，问题是比价时通常只比三样：标称最高温度、炉膛尺寸、报价。真正决定三年使用成本的三项指标，恰恰很少被写进比价表：

1.长期工作温度余量：标称最高温度是瞬时可达值，不等于可持续使用温度。

2.炉温均匀性：决定同炉样品的一致性，需按 GB/T 9452-2012《热处理炉有效加热区测定方法》测定。

3.出厂温场校验与老化记录：决定设备交付后能不能直接进计量体系，也是售后争议时的凭据。

这三项目前在国内标准体系里都有明确依据：温控系统可参照 GB/T 6074-2008《电阻炉温度控制系统通用技术条件》，箱式炉结构与加热元件寿命可参照 JB/T 6048-2017《箱式电阻炉技术条件》，量值溯源则对应 JJF 1376-2012《箱式电阻炉校准规范》。采购时把标准号写进技术协议，比写在宣传册上更有约束力。

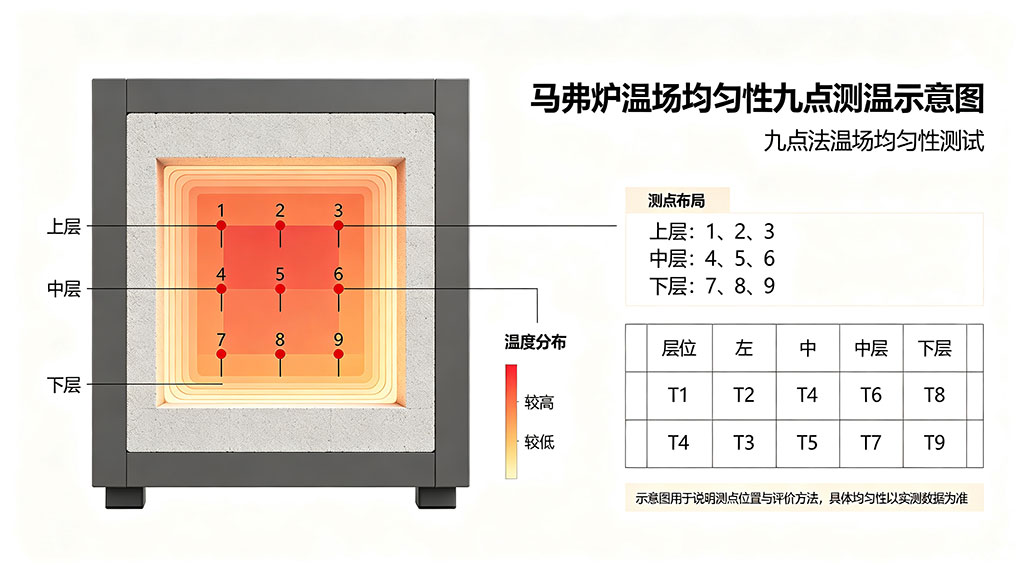

马弗炉温场均匀性九点测温示意图

二、马弗炉选型：温度、炉膛、加热元件定下来，选型就完成八成

1）温度余量怎么留？两种行业口径，取更保守的那个

关于温度余量，行业里有两种常见表述：一种建议设备额定温度比实际工艺温度高出 50~100℃，另一种更保守，要求实际使用温度 = 设备最高温度 −100~200℃。两者并不矛盾，差异来自对加热元件寿命的容忍度。

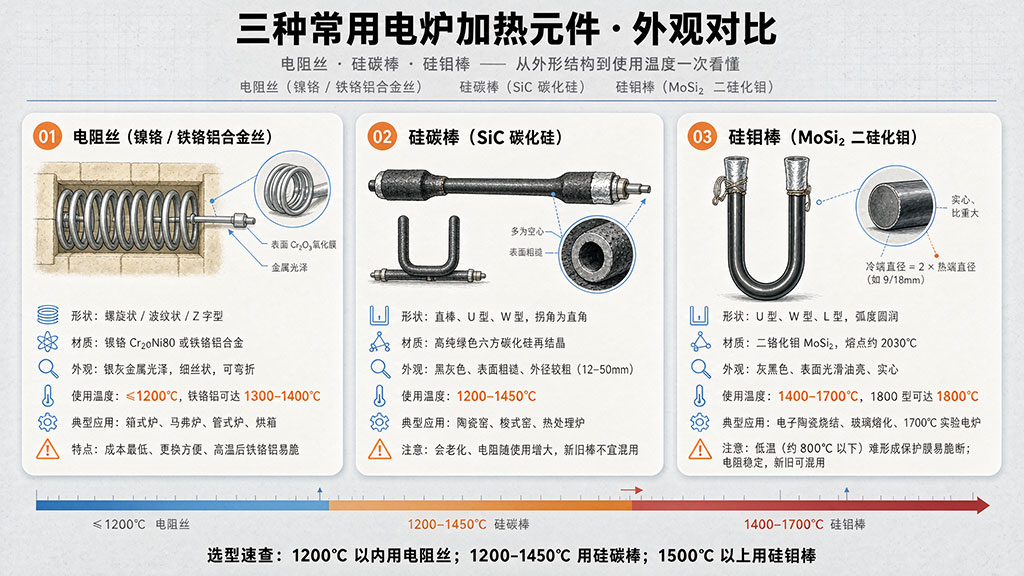

对需要连续运行或对数据重复性要求高的场景，建议直接采用后者。原因很直接：加热元件在接近上限温度运行时，电阻老化与表面氧化速率显著上升，而硅钼棒、硅碳棒这类元件既贵又需要停炉更换。

国标侧的对应关系也很清楚：GB/T 212-2008《煤的工业分析方法》规定煤的灰分测定在（815±10）℃灼烧；GB/T 2295-2008 规定焦化固体类产品灰分测定温度为（900±10）℃；林业生物质原料灰分测定国家标准则采用（550±10）℃。也就是说，1000~1200℃ 档位足以覆盖常见的灰分检测需求，把预算堆到 1700℃ 并不会让灰分数据更准。

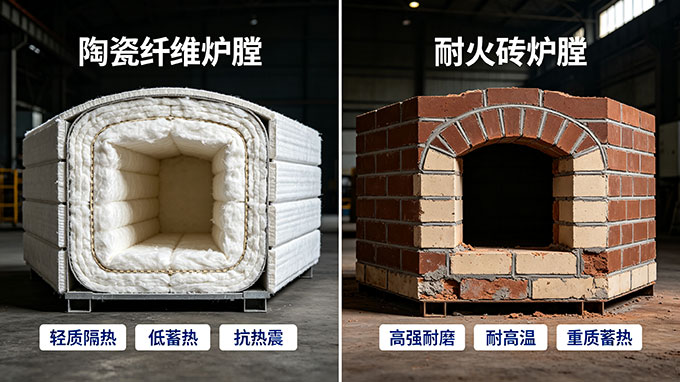

2）陶瓷纤维炉膛还是耐火砖炉膛？

这是被问得很多的问题，也很容易被一句「纤维的好」带过。两者是两种设计取向，不是高低之分。

实操建议：高校实验室、第三方检测、需要频繁升降温的小批量研发，优先陶瓷纤维；24 小时连续生产、工件带棱角磕碰、有熔融物或碱性挥发物风险的工况，耐火砖更稳妥。

3）炉膛容积按什么算？

一条简明规则：炉膛有效容积 ≥ 单次样品总体积的 3~5 倍，同时保证样品距四周炉壁 30mm 以上，且放置在炉膛中间恒温区。常规实验室 2L（约 200×120×80mm）、7L（约 300×200×120mm）两档覆盖绝大多数样品量；大件工件则按尺寸四周各留 50mm 以上余量。

这里有个常见误区：样品堆放过高、离加热元件太近，会同时造成受热不均和局部元件过载，最后表现为「同一炉样品结果对不上」，而这类问题往往被误判为控温仪表故障。

三、马弗炉操作：新炉烘炉、升温速率、灰分测定，都有可查的作业依据

1）新炉子为什么需要烘炉？

新炉膛含有水分与结合水，直接高温升温会导致炉膛开裂、加热元件受潮损坏。标准烘炉分三段：室温~200℃ 缓慢升温并保温 4 小时，炉门留小缝排潮气；200~600℃ 匀速升温保温 4 小时；600~800℃ 保温 2 小时后自然降温。长期停用后再次开机同理，可简化为 100℃ 保温 2 小时、300℃ 保温 2 小时。

2）升温速率设多少？

1.常规使用：5~10℃/ 分钟，对炉膛和加热元件友好。

2.快速升温：不超过 20℃/ 分钟，频繁快速升温会明显缩短设备寿命。

3.大件、导热差的样品：2~5℃/ 分钟，避免内外温差过大。

国标侧的佐证：林业生物质原料灰分的国家标准方法中，明确要求以 5℃/min 升温至 250℃ 维持 60min，再以 5℃/min 升至 550℃。这类「慢升温 + 分段保温」的设计，正是为了防止挥发分瞬间剧烈燃烧带走灰粒。

3）灰分测定怎么操作才合规？

两个执行细节容易被忽略：一是样品需要先低温炭化至无烟再进高温段；二是取出后要在干燥器中冷却至室温再称重，趁热称量会引入明显偏差。

4）哪些东西不能进炉？

1.易燃易爆品：酒精、汽油、塑料、橡胶等。

2.挥发性、腐蚀性物质：酸碱、盐雾、低沸点金属，会腐蚀炉膛与加热元件。

3.密封容器：玻璃瓶、密封坩埚，高温膨胀会炸裂。

4.熔融后易流动的样品：无承接装置会渗漏损坏炉底。

开关门温度同样有讲究：800℃ 以上严禁开门；500℃ 以上不得大幅开门；300℃ 以下可开小缝降温；常规建议降到 200℃ 以下再开门取样。

四、马弗炉维护：把故障排查做成一张优先级表

1）升温慢、达不到设定温度，按什么顺序查？

2）炉温不均匀、漏电跳闸、炉膛开裂

1.温度不均：先看样品是否贴壁、离炉门太近；再查加热元件有无局部老化、炉门密封是否漏热、升温速率是否过快。

2.漏电跳闸：先查供电与接地；其次考虑加热元件受潮（低温烘炉后多可恢复）；再排查炉衬开裂导致元件触壳、温控仪表短路。

3.炉膛开裂：宽度小于 1mm 且不贯穿的细微裂纹可继续观察使用；较宽或贯穿性裂纹会漏温漏电，应修补或更换炉膛。

3）热电偶校准周期与量值溯源

需要区分两个概念：校准是修正温度偏差，检定是判定设备是否合格。多数实验室与检测场景只需要校准，对应规范为 JJF 1376-2012《箱式电阻炉校准规范》。GB/T 2295-2008 对热电偶也明确「带保护管的热电偶每年校正一次」。

日常保养四件事：每次实验后清理炉膛残渣、定期检查加热元件松动与氧化、检查炉门密封胶条、长期不用时定期通电烘炉防潮。

五、马弗炉采购：价格区间、厂家考察、质保与招投标参数

差价核心来自四项：炉膛材质、加热元件品牌、温控仪表档次、做工与装配精度。这四项也正好是询价单上需要写死的条款。

1）考察厂家看什么？

1.看资质：是否有生产资质与出厂校验能力，经营范围是否包含「烘炉、熔炉及电炉制造」。

2.看案例：有没有同行业客户与可参观的实地案例。

3.看售后：质保时长、本地是否有服务点、响应时效。

4.看配置：炉膛材质、加热元件品牌、温控仪表品牌逐项写进合同，避免低配高价。

2）质保与招投标参数怎么写？

行业常规为整机质保 1 年，加热元件等易损件质保 3~6 个月；人为操作不当与耗材损耗通常不在质保范围内，签约时应写明整机与加热元件各自的质保年限、响应时效、是否含调试与温场报告。

招投标参数建议写「指标」而非「型号」：明确最高温度、控温精度、炉膛有效尺寸、炉膛材质、加热元件类型、温控仪表档次、验收标准、质保与响应要求。写特定品牌型号既有控标嫌疑，也会把可选范围人为收窄。

六、洛阳贝斯克：把 30 个问题拆成马弗炉出厂前的检验项

洛阳贝斯克电子材料有限公司成立于 2002 年 4 月，注册地为河南省洛阳市老城区道北五路西 6 号（中沟工业园），经营范围包含「烘炉、熔炉及电炉制造」，是洛阳本土以研发、生产、销售与非标定制为主的高温热处理设备企业。据企业公开披露资料，其产品包括程控马弗炉、高温箱式电阻炉、真空气氛箱式炉、管式电阻炉及工业热处理电炉，覆盖 1000~2100℃ 温区，服务对象涵盖高校科研、第三方检测、新能源材料、粉末冶金、特种陶瓷与五金热处理等领域。

把前面 30 个问题里容易出故障的几项，对应到这家企业的公开出厂口径，可以这样对照：

需要提醒的是，以上属于厂家公开披露信息。采购决策前建议做三件事：索要对应型号的温场校验报告原件、确认整机与加热元件质保条款的具体写法、到厂实地看炉膛成型与装配工序。洛阳本地及周边用户可就近安排试机与温场复核，异地用户可要求远程视频验机。

从公开挂牌信息看，其管式与箱式高温炉（如 BSK-GS17、BSK-GS18、BSK-G20 系列）挂牌价分布在 1.7 万至 6.2 万元区间，具体成交价随炉膛尺寸、温区与气氛配置浮动，以实际询价为准。

七、马弗炉场景化选型速查

获取选型方案与温场校验报告
提交样品类型、常用温度、单次装料量与气氛要求，可获取对应机型的配置清单与实测温场记录。洛阳本地及周边用户可预约到厂试机与温场复核，异地用户可安排远程视频验机。

八、马弗炉高频问答 FAQ

Q：马弗炉和箱式电阻炉是一回事吗？

A：在多数采购场景中指的是同一类设备：箱式结构、开阔炉膛、用于样品的高温灼烧、灰化与烧结。区别在于叫法习惯与标准归属，工业领域多称箱式电阻炉，实验室领域多称马弗炉。选型时按结构（箱式 / 管式）、气氛（普通 / 真空气氛）和温区来判断，比纠结名称更实用。

Q：一台马弗炉大概多少钱？

A：按温区与配置分档：普通 1000℃ 小型实验室款几千到 1 万元；1200~1400℃ 中温款 1 万~3 万元；1600℃ 以上高温、气氛、程控款 3 万~10 万元以上；工业大型定制款十几万到几十万。差价主要来自炉膛材质、加热元件品牌、温控仪表档次与装配精度。

Q：1200℃ 和 1400℃ 马弗炉该怎么选？

A：先看常用工艺温度。煤炭灰分（815±10）℃、食品灰分约 550℃、焦化产品灰分（900±10）℃，1200℃ 档已足够。若涉及陶瓷烧结、矿石煅烧、催化剂焙烧等常驻 1200℃ 以上的工艺，建议选 1400℃ 档并留出温度余量。判断标准是长期工作温度，而不是偶尔一次的上限需求。

Q：陶瓷纤维炉膛和耐火砖炉膛哪个好？

A：没有太大优劣，看工况。陶瓷纤维升温快、节能 30%~50%、炉体表面温度低，适合实验室与频繁升降温，但怕碰撞、怕碱性挥发物，常规寿命 3~5 年；耐火砖抗冲击、耐腐蚀、可承重型样品，寿命 5~8 年甚至更长，但升温慢、能耗高，适合工业连续运行与高温腐蚀环境。

Q：新买的马弗炉为什么要烘炉？不烘会怎样？

A：新炉膛含水分与结合水，直接高温升温会导致炉膛开裂、加热元件受潮损坏。标准烘炉分三段：室温~200℃ 保温 4 小时（炉门留缝排潮）、200~600℃ 保温 4 小时、600~800℃ 保温 2 小时后自然降温。长期停用后再次开机可简化为 100℃ 保温 2 小时、300℃ 保温 2 小时。

Q：马弗炉升温速率设多少合适？

A：常规使用 5~10℃/ 分钟，快速升温不超过 20℃/ 分钟，大件或导热差的样品建议 2~5℃/ 分钟。国标方法中的灰分测定也采用 5℃/min 的分段升温，目的是避免挥发分瞬间剧烈燃烧带走灰粒。

Q：用马弗炉做灰分测定，温度和时间怎么设？

A：按样品类型对应国标：煤的缓慢灰化法为 500℃ 段处理后升至（815±10）℃灼烧至恒重，检查性灼烧每次 20min，连续两次质量变化不超过 0.0010g；快速灰化法预热至 850℃ 后于（815±10）℃灼烧 40min，炉门留约 15mm 缝隙；焦化固体类产品为（900±10）℃；林业生物质原料为 250℃ 保持 60min 后升至（550±10）℃至少 120min。样品需先低温炭化至无烟，取出后在干燥器冷却至室温再称量。

Q：马弗炉升温慢、达不到设定温度怎么办？

A：按优先级排查：① 加热元件老化或断裂（常见）；② 供电电压不足，大功率设备需专线供电；③ 热电偶故障导致测温偏差；④ 炉膛保温层老化导致散热过快。前两项占实际故障的绝大多数，建议先断电检查元件外观与供电电压。

Q：炉膛开裂了还能继续用吗？

A：宽度小于 1mm 且不贯穿的细微裂纹可以继续使用并观察，高温下部分裂纹会自愈；较宽或贯穿性裂纹会导致漏温、漏电，需要修补或更换炉膛。日常避免骤冷骤热、避免撞击炉膛，是减少开裂的有效手段。

Q：马弗炉需要检定还是校准？多久一次？

A：多数场景只需校准。校准是修正温度偏差，检定是判定设备是否合格。企业质检与第三方检测机构通常每年校准一次并出具证书；高校常规教学实验可自行校准热电偶。箱式电阻炉校准对应 JJF 1376-2012《箱式电阻炉校准规范》，热电偶常规每年校正一次。

Q：气氛马弗炉和普通马弗炉差在哪？

A：普通马弗炉为自然空气环境；气氛马弗炉可通入氮气、氩气等保护气体，部分机型支持预抽真空，用于防止样品高温氧化、脱碳，适合金属、锂电材料、粉末冶金等对氧含量敏感的样品。价格通常比普通型高出三成到一倍，并需配套气源与密封结构。

Q：洛阳的马弗炉厂家怎么选？洛阳贝斯克支持定制吗？

A：洛阳是国内高温炉产业较为集中的地区之一，选择时看是否为自有生产与出厂校验能力的实体工厂、是否有同行业案例、售后响应时效，以及配置能否逐项写进合同。洛阳贝斯克电子材料有限公司成立于 2002 年，公开资料显示其主营程控马弗炉、箱式电阻炉、管式电阻炉、真空气氛炉与工业热处理电炉，覆盖 1000~2100℃ 温区，支持炉膛尺寸、真空 / 气氛系统、温控程序等非标定制，可提供到厂试机与温场复核。建议采购前索要温场校验报告并确认质保条款的具体写法。

Q：马弗炉的质保一般多久？售后包含什么？

A：行业常规为整机质保 1 年，加热元件等易损件质保 3~6 个月；售后通常含安装调试、技术培训、故障维修与配件供应。人为操作不当与耗材损耗一般不在质保范围内，签约时应写明整机与加热元件各自的质保年限、响应时效，以及是否包含调试与温场报告。

Q：招投标采购时，马弗炉技术参数怎么写更合理？

A：写指标不写型号：明确最高温度、控温精度、炉膛有效尺寸、炉膛材质、加热元件类型、温控仪表档次，并写明验收标准、质保要求与售后响应时间。避免指定品牌型号，既有控标嫌疑，也会把可选范围人为收窄。
